Πρότυπο σχεδιασμού

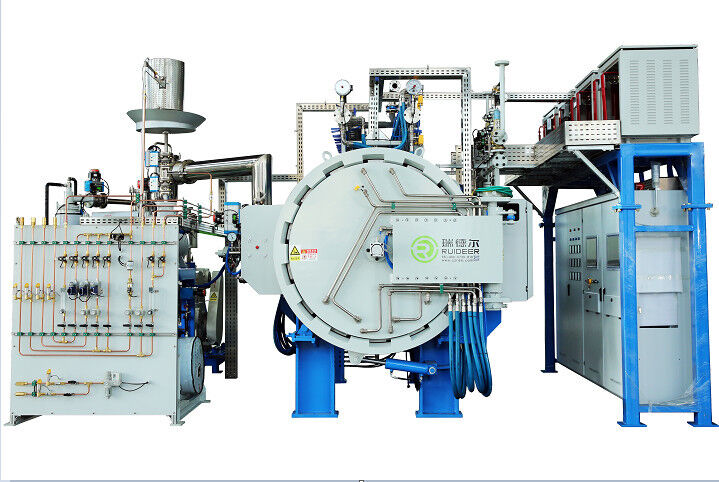

Ηαέριοτο φούρνο συγκόλλησης υπό πίεση είναι μια οριζόντια δομή κυκλικής θέρμανσης με ένα θάλαμο και δύο πόρτεςdΠροετοιμασμένοι για εύκολη φόρτωση και εκφόρτωση και συντήρηση. ΤΟλόκληρη η διαδικασία ελέγχεται αυτόματαμεκλειδαριά ασφαλείας.Η συνεχή λειτουργία πλήρους φορτίου πραγματοποιείταιμε τη μέγιστη ικανότητά του300 φορές φούρνο/έτος ή 300 εργάσιμες ημέρες/έτος.
Με τη χρήση αντίστασης θέρμανσης με στοιχεία γραφίτη (χαμηλή τάση, υψηλό ρεύμα) με πολλαπλές μονάδες θέρμανσης, κάθε μονάδα θερμοκρασίας ελέγχεται μεμονωμένα·ΤΟλόκληρη η διαδικασία ελέγχεται από ηλεκτρονικό σύστημα αυτοματισμού, παρακολούθηση, παρακολούθηση, αυτοδιάγνωση ελαττωμάτων, προσομοίωση, προβολή και καταγραφή.
Η διαδικασία ελέγχεται από PLCκαιβιομηχανική μηχανή ελέγχου (Εγώ...PC) για την πραγματοποίηση της ένα-κλειδί εκκίνηση ολόκληρης της διαδικασίας, σε πραγματικό χρόνο δυναμική παρακολούθηση, εξοικονόμηση θερμοκρασίας, πίεσης, κενού και άλλων παραμέτρωνκαιΑξιόπιστη διακόπτη συναγερμού.
Περιγραφή της κύριας λειτουργίας
Αυτόματη ανίχνευση διαρροής θετικής και αρνητικής πίεσης πριν από την έναρξη του φούρνου
Η ανίχνευση διαρροής χωρίζεται σε 3 στάδια:ανίχνευση διαρροής θετικής πίεσης στο σώμα του κλιβάνου, ανίχνευση διαρροής θετικής πίεσης στο σύστημα αποξείδωσης και ανίχνευση διαρροής αρνητικής πίεσης στο σώμα του κλιβάνου.
1.Η ανίχνευση διαρροής θετικής πίεσης στο σώμα του φούρνου, αέριο αργόνου χαμηλής πίεσης γεμίζει το σώμα του φούρνου μέσω της μπάρας λεωφορείου,η πίεση του κλιβάνου ανιχνεύεται από τον μεταδότη σχετικής πίεσης στον κλιβάνο, και ο χρήστης μπορεί να ορίσει το ανώτερο όριο πίεσης και το κατώτερο όριο πίεσης (σε mbar).
2.Το σώμα του φούρνου περνά από ανίχνευση διαρροής αρνητικής πίεσης με τη σκούπα του σώματος του φούρνου μέσω του συνόλου αντλίας.
3- ανίχνευση διαρροής υπό θετική πίεση του συστήματος αποξείδωσης, το άζωτο χαμηλής πίεσης φορτίζεται στην δεξαμενή αποξείδωσης μέσω της συλλογής,η πίεση στην δεξαμενή ανιχνεύεται από τον μεταδότη σχετικής πίεσης του συστήματος αποξείδωσης, και ο χρήστης μπορεί να ορίσει τα ανώτατα και κατώτατα όρια πίεσης (σε mbar).
Τεχνική παράμετρος
| Λειτουργία ισχύουσαχώρο(W * H * L) |
500 χιλιοστά ×500 mm × 1200 mm |
| Μέγιστη πίεση σχεδιασμού |
60μπαρ |
| Μέγιστη πίεση |
58bar |
| Χρόνος πίεσης |
Λιγότερο από 20 min. (μέχρι 58 bar, πίεση πηγής αέρα μεταξύ 80bar-100bar) |
| Ταχύτητα ψύξης |
≤6h ((αδειός φούρνος,από 1450°C,ψύξη έως 100°C,θερμοκρασία νερού≤26°C,55 bar≤πίεση άνθρακα≤58 bar) |
| Δύναμη θέρμανσης |
430KVA |
|
Ζωή χρήσης σχεδιασμού
από το κέλυφος του φούρνου |
20 χρόνια |
| Μαξ, εργάζομαι προσωρινά. |
1550°C (υπό κενό και υπό συνθήκες προετοιμασίας αερίου) |
